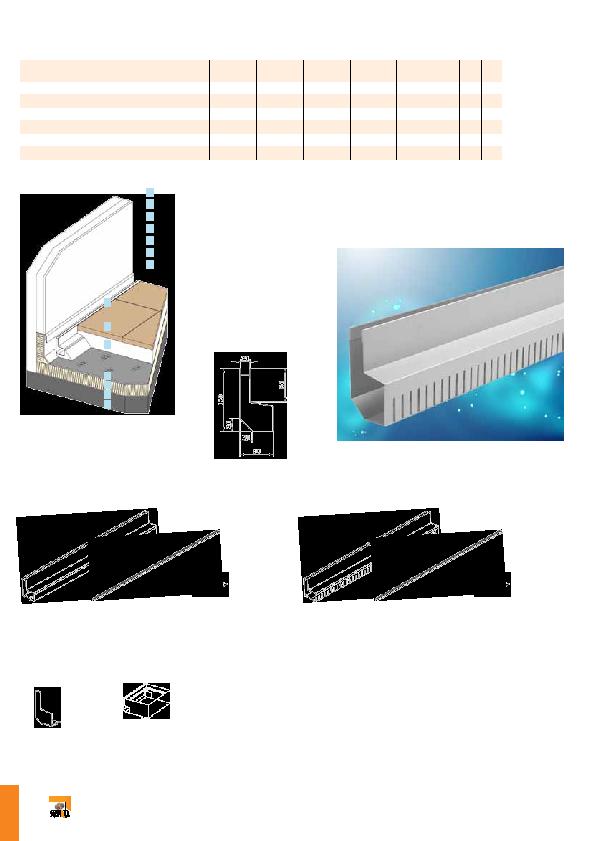

Gerade
an hochwertigen Fassaden wird aus architektonischen Gründen ein Ober-
flächenbelag gewünscht, der bis an die Fassade geführt wird. Die Schlitzrinne bietet
eine technisch einwandfreie Alternative zu den herkömmlichen Entwässerungsrinnen.
einbau von Schlitzrinnen:
1. Schlitzrinne auf Abdichtungsfolie an Hauswand stellen und mit Schotter/Kies oder punk-
tuell mit Mörtel/Kleber befestigen. Auf Einhaltung genormter Hochzugshöhen achten!
2. Zusätzlich können Stichkanäle zum Ablauf eingesetzt werden.
3. Einzelne Rinnenkörper mit Verbindungsschuh zusammenfügen.
4. Eine fachgerechte Bauanschlussfuge muss zwischen Schlitzrinne und Fassade herge-
stellt werden, um ein Hinterlaufen zu verhindern (Silicon, Dichtband...).
5. Vor Natursteinverlegung Schutzabdeckung in Schlitzrinne einlegen um Verschmutzung/
Beschädigung zu vermeiden.
6. Angrenzende Deckschichten sollen für optimalen Wasserabfluss 3-5 mm höher als die
Rinnenoberfläche verlaufen.
Set:
Schlitzrinne
geschlossen
Abdeckprofil
herausnehmbar
Verbindungs-
schuh
rinnenquerschnitt:
ScHlitzrinne geScHloSSen
Set:
Schlitzrinne
geschlossen
Abdeckprofil
herausnehmbar
Endkappe
Revisionsschacht
mit seitlichem Anschluss
Verbindungs-
schuh
ScHlitzrinne perforiert
1
2
3
4
5
6
7
Schlitzrinne
Plattenbelag
Splittbett, Trageschicht
Dichtungsbahn
Wärmedämmung
Dampfsperre
Tragkonstruktion
1
2
3
4
5
6
7
zubehör für rinne geschlitzt und geschlossen:
ScHlitzrinne
Schlitzweite
in mm
Bauhöhe
in mm
Baubreite
in mm
Baulänge
in mm
Art.Nr. rinne
EDElSTAHl
Code
pro
Schlitzrinnen-Set geschlossen
20
150
80
1000
MERESRG
°
62
m1
Schlitzrinnen-Set perforiert
20
150
80
1000
MERESRP
°
62
m1
Endkappe rechts
-
150
80
-
MERESRER
°
328
Stk
Endkappe links
-
150
80
-
MERESREL
°
328
Stk
Revisionsschacht - Ablaufstutzen unten
-
150
300
300
MERESRAU
°
63
Stk
Revisionsschacht - Ablaufstutzen seitlich
-
150
300
300
MERESRAS
°
63
Stk
Schlitzrinne für Entwässerung
