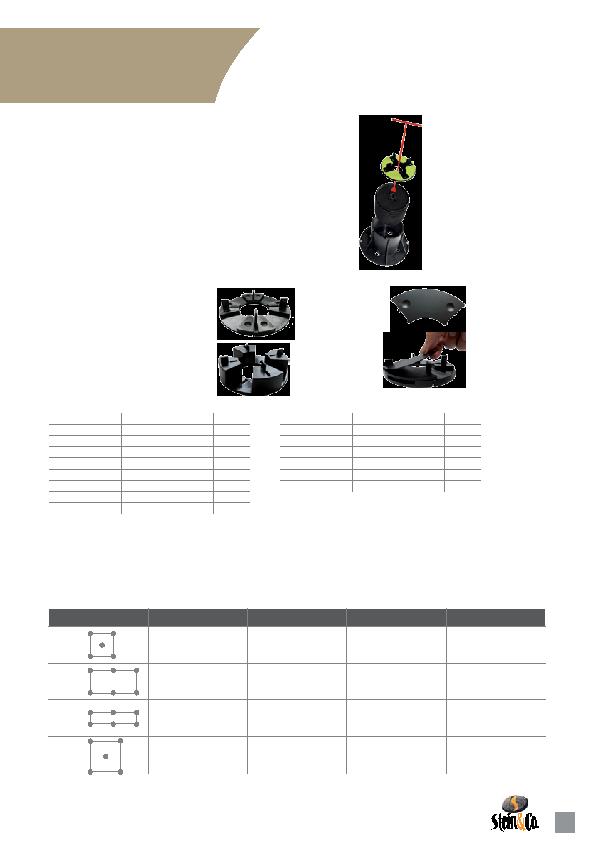

Verlege-empfehlung für stelz- und Plattenlager
Zur erhöhten Sicherheit und zum Schutz des Benutzers wird folgende Stützstruktur empfohlen:
Format
bis zu 2 cm Aufbauhöhe
2 bis 10 cm Aufbauhöhe
10 bis 30 cm Aufbauhöhe
30 bis 50 cm Aufbauhöhe
60x60
4 Träger/Platte
5 Träger/Platte
(einschließ-
lich der mittleren Abstützung)
4 Träger/Platte
+ rückseitig verklebtes
GFK-Netz
4 Träger/Platte
+ rückseitig verklebtes,
verzinktes Blech
60x120
6 Träger/Platte
6 Träger/Platte
+ rückseitig verklebtes
GFK-Netz
6 Träger/Platte
+ rückseitig verklebtes,
verzinktes Blech
6 Träger/Platte
+ rückseitig verklebtes,
verzinktes Blech
30x120
40x120
6 Träger/Platte
6 Träger/Platte
+ rückseitig verklebtes,
verzinktes Blech
6 Träger/Platte
+ rückseitig verklebtes,
verzinktes Blech
6 Träger/Platte
+ rückseitig verklebtes,
verzinktes Blech
75x75
5 Träger/Platte
(einschließ-
lich der mittleren Abstützung)
5 Träger/Platte
+ rückseitig verklebtes
GFK-Netz
nicht geeignet
nicht geeignet
· stufenloser Ausgleich mm-genau
· kein Wackeln der Platten
· maximale Entwässerung durch
offene Fugen
· strapazierfähiger Spezial-
kunststoff reduziert Trittschall
· auf allen Dichtfolien verwendbar
Plattenlager
stelzlager
Höhe: 1cm
Fuge: 3 mm
stapelbar in Zenti-
meterschritten
Ausgleichsblättchen
1mm
Ermöglicht ein einfa-
ches Nivellieren bei
abweichenden Platten-
stärken, Unebenheiten
des Untergrunds und
leichten Gefällen.
Höhe: 3 cm
Fuge: 3 mm
stapelbar in 3-Zenti-
meterschritten
Bezeichnung
Dimension
Art.nr.
Stelzlager SE1
Selbstnivellierend 28/38
DSL206
Stelzlager SE2
Selbstnivellierend 37/50
DSL207
Stelzlager SE3
Selbstnivellierend 50/75
DSL208
Stelzlager SE4
Selbstnivellierend 75/120
DSL209
Stelzlager SE5
Selbstnivellierend 120/170 DSL210
Schlüssel
für Höhenverstellung
DSL205
Bezeichnung
Dimension
Art.nr.
Plattenlager TL 1
Höhe 1 cm
DSL100
Plattenlager TL2
Höhe 3 cm
DSL101
Ausgleichsblättchen Höhe 1 mm
DSL102
Stelzlager NM1
Fixe Neigung 25/40
DSL200
Stelzlager NM2
Fixe Neigung 40/70
DSL201
Stelzlager NM3
Fixe Neigung 60/100
DSL202
Stelzlager NM4
Fixe Neigung 90/160
DSL203
Stelzlager NM5
Fixe Neigung 150/270
DSL204
· fix oder selbstnivellierend
erhältlich
· leichtes, strapazierfähiges
Stelzlagersystem
· einfache Höhenverstellung durch
Drehen am Stellrad
· große Auflagefläche für maximale
Belastbarkeit
· optimale Entwässerung und
Belüftung
· reduziert Schallübertragung
stelz-
&
Plattenlager
